产品说明 :

LT7681、LT7683、LT7686 是乐升半导体继 32 位 MCU、电容式触控芯片后度推出的一系列高效能 LCD 图形加速显示芯片。显示的分辨率可以支持由 320*240 (QVGA)到 1280*1024(SXGA),显示屏则支持 16/18/24-bits 的 RGB 接口。

LT768x 支持各种 MCU 接口,包括 SPI、I2C 串口与 8/16 位 MCU 并口界面。为了达到多层次、高分辨率的显示效果,LT768x 内建了 128Mb 显示内存,可以支持从每像素1bit 的 2 灰阶到高达每像素 24bit 的 16M 颜色显示。LT768x 内建几何绘图引擎,支持画点、画线、画曲线、椭圆、三角形、矩形、圆角矩形等功能,同时内嵌的硬件图形加速引擎
(BTE)提供了命令类型的图形操作,如画面旋转、翻转、镜射、画中画(PIP)及图形混合、透明显示等功能,大大提升了产品的显示效能,因而能够极大程度地减轻 MCU 的软件运行负担,如果使用高速的 SPI 接口更能减少 MCU I/O 口的需求,而不必为了 TFT 屏而去升级 MCU。 LT768x 强大的显示效能非常适合于具有 TFT-LCD 显示的嵌入式系统,如 家电、工业控制、电子仪器、医疗设备、人机接口、工业设备、检测设备、充电桩、多功能事务机、电梯指示、验票闸口指示 等产品。

产品规格 :


•  支持 8/16 位 MCU 并行界面,与 SPI、I2C 串行界面
•  内建几何绘图引擎,支持画点、画线、画曲线、椭圆、
   三角形、矩形、圆角矩形功能
•  内建 2D 图形加速引擎,提供如显示旋转、画面镜射、
   PIP(Picture-in-Picture)及图形混合透明显示
•  内建高容量 128Mbit 显示内存
•  支持 320*240 到 1280*1024 的 16/18/24bits RGB 接口
   显示屏

•  内建标准 ISO/IEC 8859 文字字库
•  内建 2 组 16bit PWM Timer
•  提供 SPI / I2C Master 串行通信接口
•  提供待机、休眠、睡眠三种省电模式
•  内建可程序化 PLL,供给 LCD 扫描、显示内存 及内部
   系统时序
•  工作电压:3.0V~3.6V
•  封装:128pin LQFP

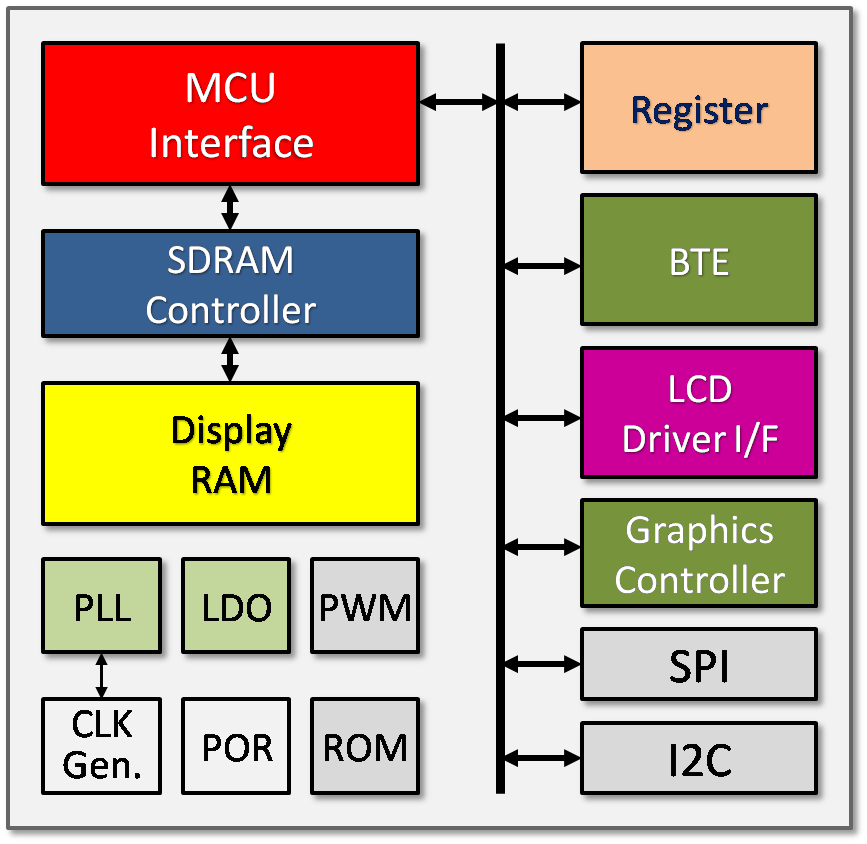

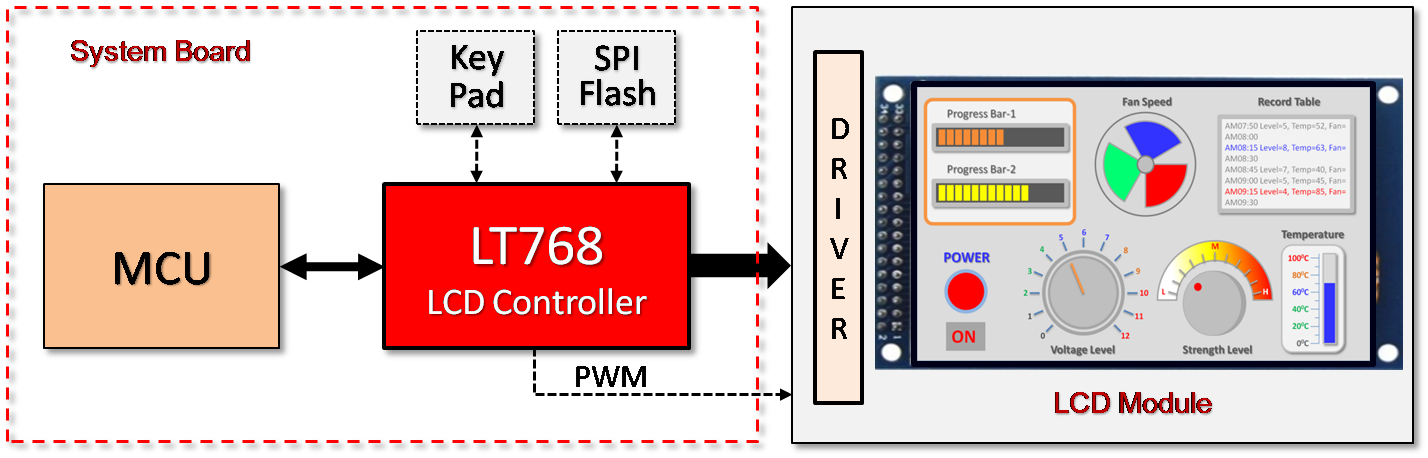

内部方块图: 应用示意图:

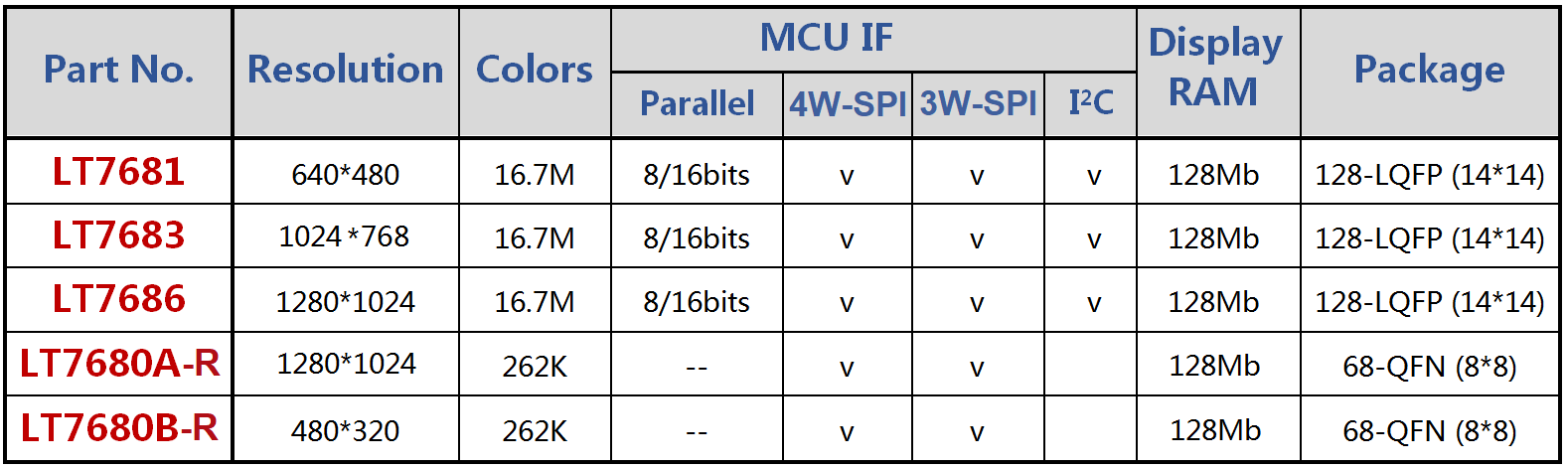

产品型号:


产品信息电子档:

•  LT768x 中文简介
•  TFT 模块厂应用-1      •  TFT 模块厂应用-2
•  系统端的应用-1          •  系统端的应用-2 (ppt)
•  黑白屏转彩屏应用      •  LT768x 选型表
