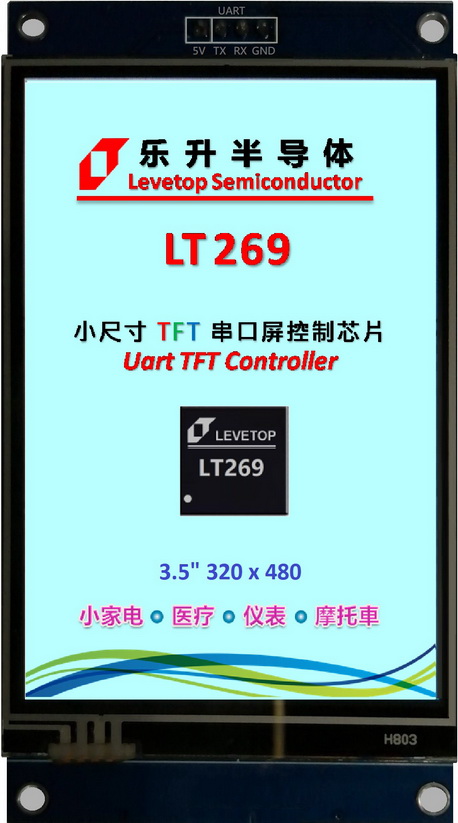

LT268x/LT269 是针对小尺寸 MCU 屏所设计的 Uart 串口屏控制芯片。其内部采用 32bit MCU 核心架构,主要的功能就是提供 Uart 串口通讯,让主控端 MCU 透过简易的指令就能轻易的将要显示到 TFT 屏的内容传递给小尺寸 MCU 屏上的 TFT 驱动器(Driver),LT268x/269 内部硬件及程序提供图形处理功能,能够提升 TFT 显示效率,及降低主控端 MCU 处理图形显示的时间,LT268x/269 支持小尺寸 MCU 接口的 TFT 屏,通常是 3.5” 以下、显示分辨率为 800*480(WVGA)以内、提供 SPI 串口、 8 或 16 位并口的 MCU 屏。

LT268x/269 内部的主频可达 150MHz,含有 508Kbytes Flash、256Kbytes SRAM,除了提供 Uart 串口通讯,也提供 SPI Flash 接口,外接的 SPI Flash 可以用来储存图片、动画、字库等信息,其中 LT268C/D 还提供 SD Card 功能,可以将图片、动画、字库等信息存在 SD Card 内。LT268x 可以配合
乐升半导体 开发的 PC 上位机软件 (UI_Editor / UartTFT_Tool),

直接在电脑上进产品的 UI 显示接口开发,除了提升显示效率外,也大幅缩短 TFT 显示功能的开发周期。LT268x/269 内建串口指令功能包括图片显示、GIF 动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示,及几何图形显示如画线、画圆、画三角形、画矩形等功能。

此外,LT268C/268D 还提供多组的 SCI(Uart)接口可以连接如蓝芽模块、WiFi 模块,另外包括 USB 接口、SD 卡(SPI模式),模拟输入 AIN、PWM 及 INT 中断等接口,这些也可以设置成普通 IO 接口,同时自带 RTC 时钟,丰富的功能增加了串口屏的实用范围。由于含有高容量的 Flash、SRAM 及眾多 IO 接口,LT268C/268D 也可以將部分資源作为主控的 MCU,將主控及 TFT 显示功能由一顆 LT268C/268D 来完成。

LT268x/269 的显示功能非常适合用在有小尺寸 TFT-LCD 屏的电子产品上,也可以用来取代原单色屏产品,或是增加产质量感,不会造成产品原主控端 MCU 的负担,如各式小家电、智能家电、手持控制设备、工业控制板、电子仪器、医疗设备、小型检测设备、小电摩、个人医美、小型检测设备、充电设备、水电表、带屏智能音箱等产品。

产品规格 :


•  内建 32Bit MCU、508KB Flash、256KB SRAM
•  内建多样化串口指令
•  提供串口屏的 Uart 接口
•  提供 MCU 屏的 SPI 接口及 8 位 或 16 位 MCU 接口
•  提供外接的 SPI NOR/NAND Flash 接口储存图片等数据
•  提供 SD Card 接口 (Option)
•  支持 800*480 以下 MCU 屏

•  内建串口指令功能:图片显示、GIF 动画显示、
•  循环图片显示、开机画面显示、进度条显示、
   文字符串显示功能
•  内建画线、画圆、画三角形、画矩形等几何图形
   显示功能
•  工作电压:3.0V~3.6V
•  封装:48pin QFN、68pin QFN、100pin LQFP

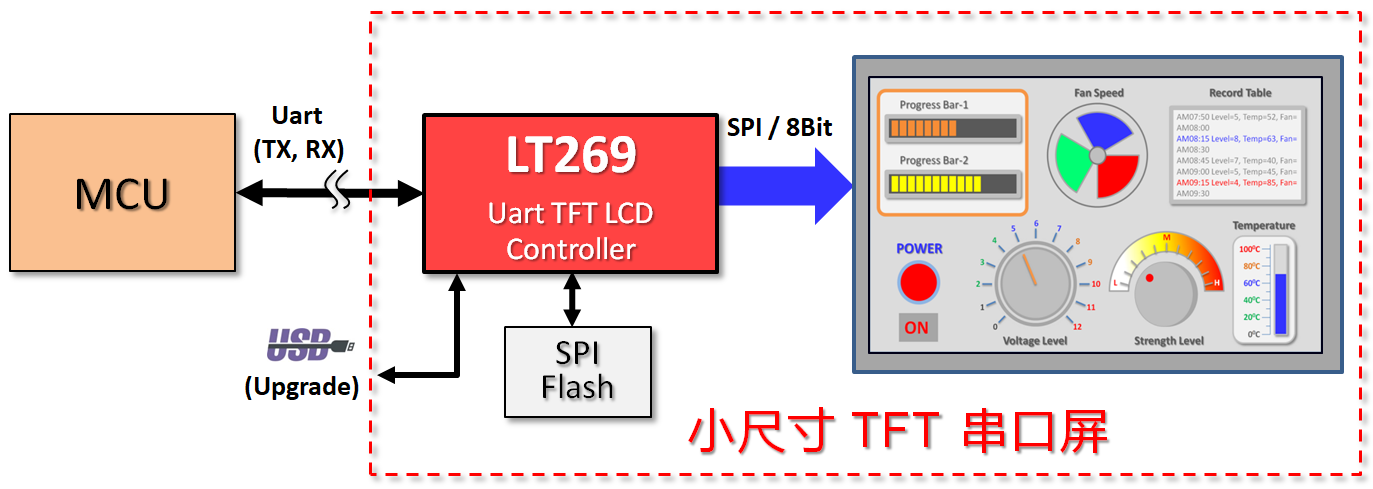

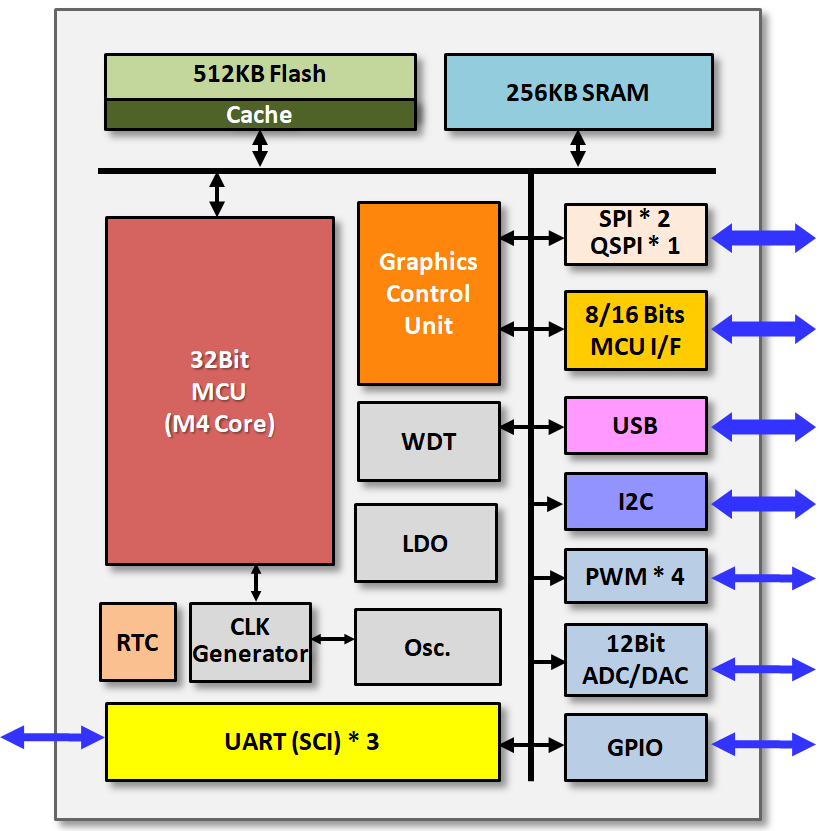

内部方块图: 应用示意图:

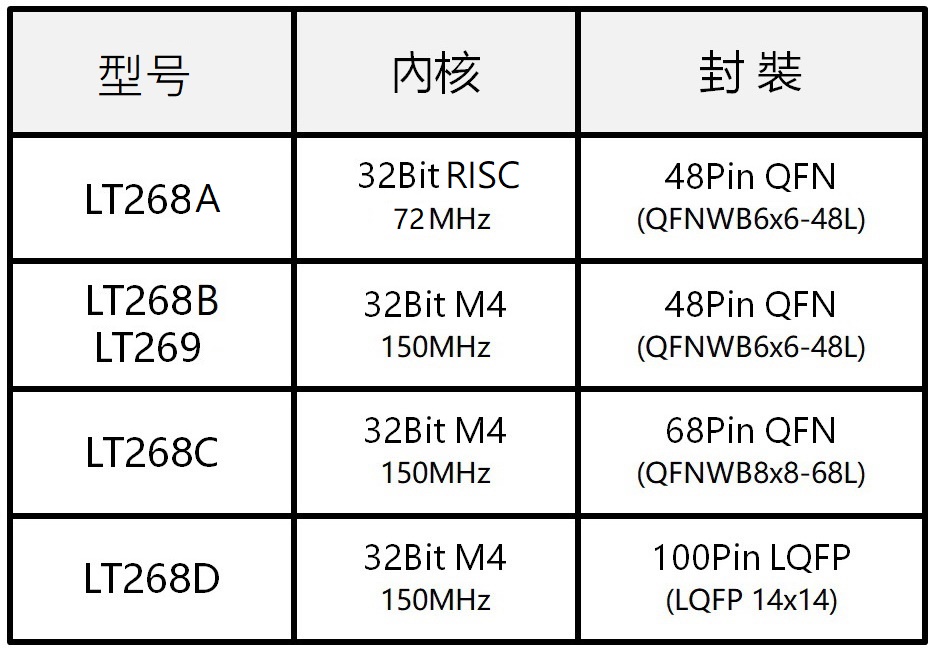

产品型号:

开发示意图:

产品信息电子档:

•  LT268B/268C/268D 中文简介
•  LT269 中文简介
•  黑白屏转彩屏应用
•  Levetop 串口屏方案
•  TFT 串口屏方案 PPT
