产品说明 :
LT776 是一款高效能 Uart TFT 串口屏控制芯片，支持 DCMI 摄像头接口及 Can bus ，其内部结合了 Cortex-M4 MCU 及 2D TFT 图形显示加速器，主要的功能就是提供 Uart 串口通讯，让主控端 MCU 透过简易的串口指令就能轻易的将要显示的信息呈现到 TFT 屏上。除了自带高效能 M4 MCU 之外，内部硬件还提供 2D 图形加速，能够提升 TFT 显示效率，及降低 MCU 处理图形显示所花费的时间，LT776 支持的显示分辨率由 320*240 （QVGA）到 1024*768（XGA）16bits 的 RGB 接口显示屏。
LT776 内部的 M4 主频可达 500MHz，含有 256Kbytes Flash、128Kbytes SRAM、2D 图形加速显示器、128Mb 显示内存，支持的串口屏指令包括图片显示、GIF动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示、二维码产生、音讯播放，及结合触控屏达到触控功能的效果等 80 多个指令，配合 乐升半导体 的串口屏开发软件、模拟软件能快速地完成中小尺寸的 TFT 串口屏显示方案。除了串口屏 Uart 通讯接口，LT776 还提供多组的 SCI（Uart）接口可以连接如蓝芽模块、WiFi 模块等组件，也提供 USB 接口、SD 卡，模拟输入 AIN、PWM 及 INT 中断等接口，这些接口也可以设置成普通 IO 接口，同时自带 RTC 时钟。
|
 |
由于含有高容量的 Flash 及 SRAM，LT776 也可以作为一个带 TFT 控制器的主控 MCU 来使用，非常适合用在有 TFT-LCD 屏的电子产品上，如各式智慧家电、汽车仪表盘、摩托车面板、多功能事务机、工业控制、电子仪器、医疗美容设备、检测设备、充电设备、水电表、带屏智能音箱等产品。
|
 |
产品规格 : |
|
• 内建 M4 32Bit MCU、256KB Flash、128KB SRAM
• 提供 3 组 SCI(Uart)、3 组 SPI 接口
• 支持 DCMI（Digital Camera Interface）接口摄像头
• 支持 CAN Bus 接口
• 内建 2D 图形加速引擎
• 支持 SD Card 及 串口 升級
• 支持 USB2.0、SD卡 (SDIO)、I2C 接口
• 内建高容量 128Mb 显示内存
• 内建 AES/DES 及 CRC 校验
|
• 支持 320*240~1024*768 的 16bit RGB 屏
• 支持外部 SPI Flash 将数据复制至图框缓冲区
• MCU 提供 I2C 接口与外部 I2C 装置连接
• 支持多个中断输入、GPIO、PWM 接口
• 支持 多个 个 ADC 的模拟输入接口
• 内建 RTC 及时钟信号源
• 工作电压：3.0V~3.6V
• 封装：100pin LQFP
|
|

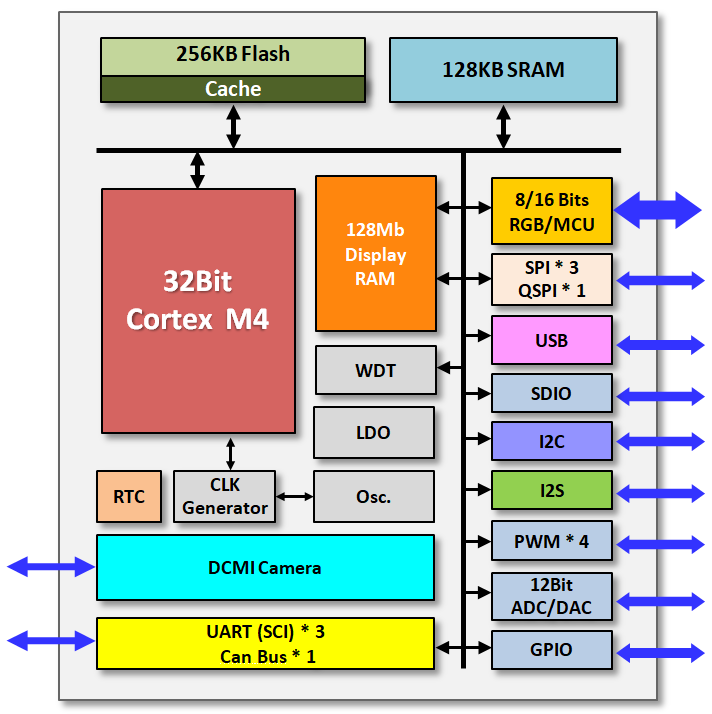

| 内部方块图: |

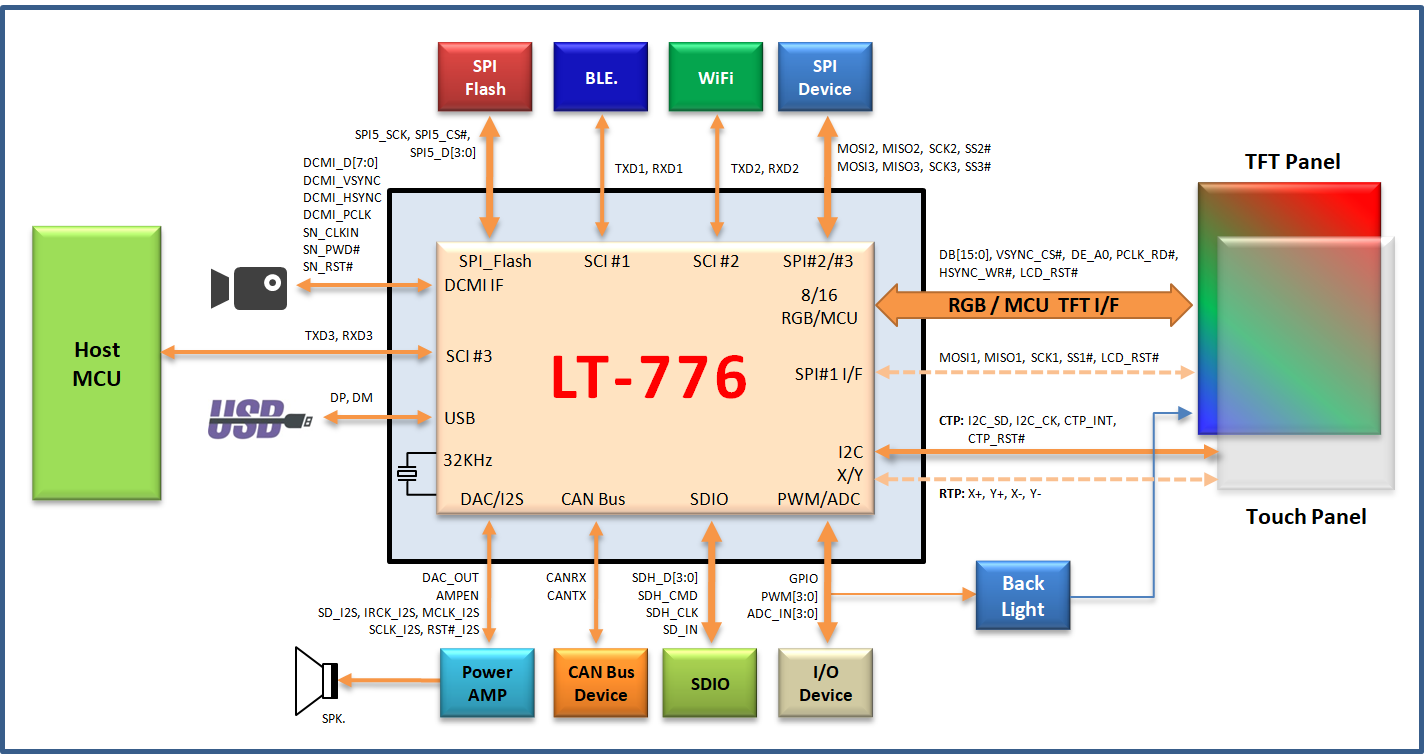

应用示意图: |
 |
 |

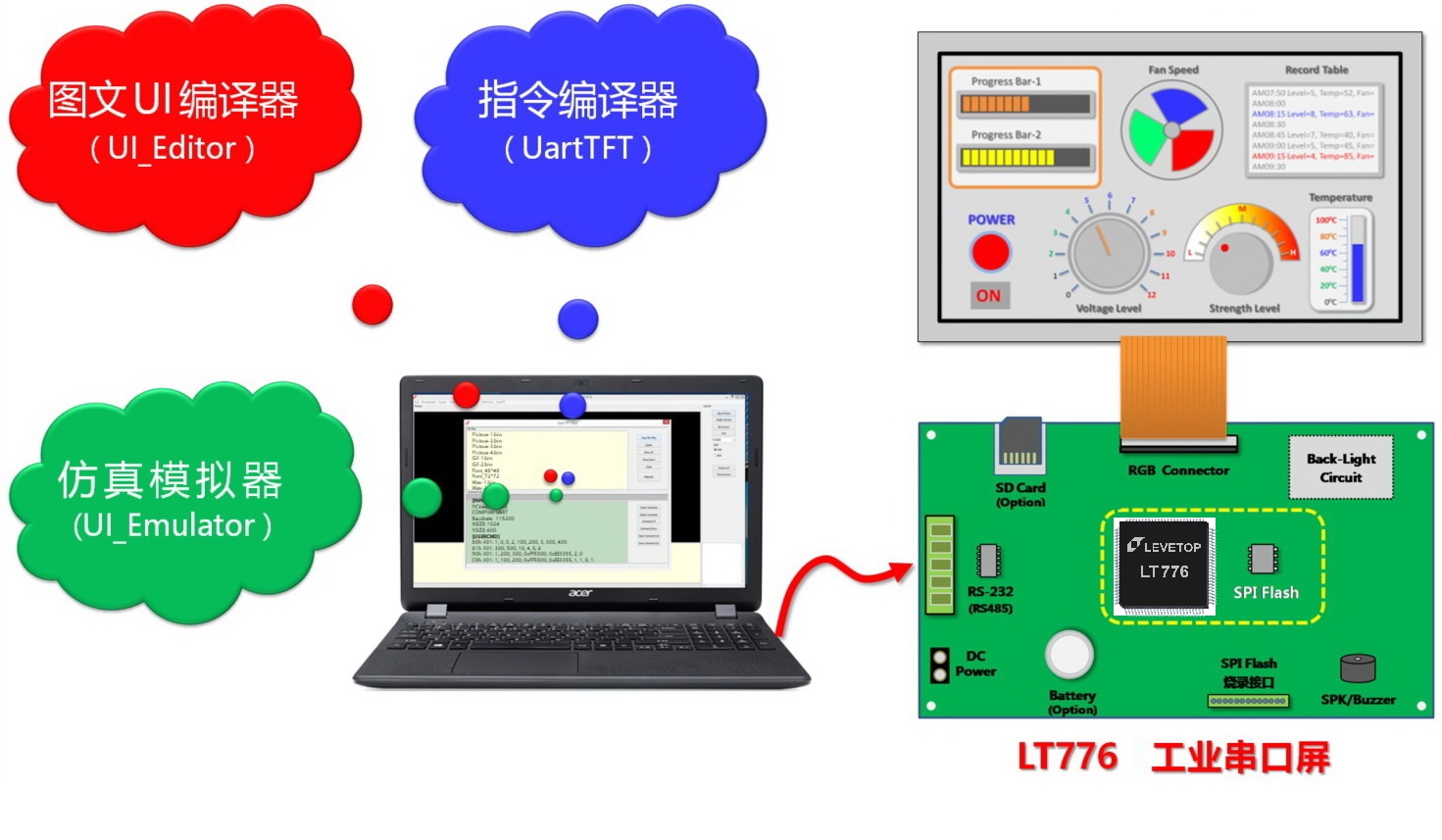

开发示意图: |
 |
|
产品信息电子档:
•  LT776 中文简介
• Levetop 串口屏方案
• TFT 串口屏方案 PPT
|
| |
|
|
|
|
|
|
